SP6638HF

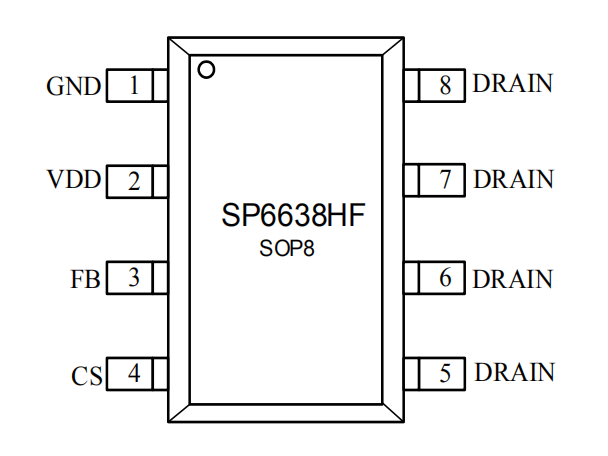

SP6638HF 是一顆電流模式 PWM 控制芯片，內置功率 MOSFET，用于功率在 18W 以內的方案。該芯片在系統輸出空載時工作在跳頻模式，在系統輸出輕載到中等負載階段工作在 PFM 模式，在輸出重載時工作在最大恒定工作頻率。SP6638HF 的啟動電流和工作電流設定的比較小，以此減小待機時的功耗。芯片內置有斜坡補償電路，避免次諧波振蕩的發生，改善系統的穩定性。芯片內置有前沿消隱時間（Leading-edge blanking time），消除緩沖網絡中的二極管反向恢復電流對電路的影響。該芯片帶有抖頻功能，能夠有效改善系統的 EMI 性能。芯片最低的工作頻率設置在音頻以上，在工作時可以避免系統產生噪音。SP6638HF 內置多種保護，包括逐周期限流保護（OCP），過壓保護（OVP），VDD 過壓箝位，欠壓保護（UVLO），過溫保護（OTP）等，通過內部的圖騰柱驅動結構可以更好的改善系統的 EMI 特性和開關的軟啟動控制。SP6638HF 使用 SOP8 無鉛封裝。
應用范圍
(1)充電器 (2)PDA、數碼相機、攝像機電源適配器 (3)機頂盒電源 (4)開放框架式開關電源 (5)個人電腦輔助電源
