SP2705F

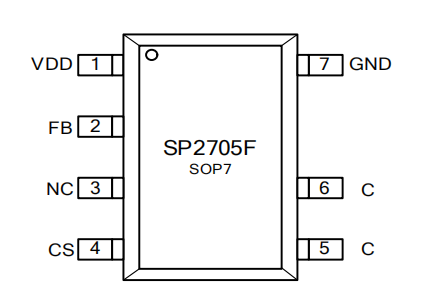

SP2705F是一款性能優異的原邊反饋控制電路，應用于低成本小功率 AC/DC 充電器與適配器。 SP2705F非常適合低成本應用方案，內置環路補償，無需外置補償電容;采用原邊反饋控制，無需光耦和 TL431。 SP2705F具有精準的恒壓、恒流控制功能，在恒流模式下，輸出電流可由CS 引腳外接的采樣電阻Rcs設定。在恒壓模式下，芯片具有多種工作模式，可以保證較高的轉換效率。集成輸出線纜壓降補償功能實現良好的負載調節。在恒流模式下，工作于PFM狀態，在恒壓模式下，工作于PWM+PFM+QR狀態，輕載時工作在 PFM模式，實現芯片待機功耗小于75mW，滿足嚴苛的歐盟CoCV5能效標準。 SP2705F提供多種保護功能，包括逐周期限流保護（OCP），VDD過壓保護，VDD欠壓保護（UVLO），VDD過壓鉗位保護，交流輸入欠壓保護（Brown-out），交流輸入過壓保護（Line-OVP），輸出電壓?jiǎn)?dòng)過沖保護，輸出短路保護，過溫保護（OTP）保護等。 SP2705F采用 SOP7無鉛封裝。
應用范圍
(1)手機充電器，機頂盒電源 (2)小功率電源適配器 (3)替代線性電源
